在海洋工程、濱海建筑、沿海化工等高鹽霧環境中，不銹鋼的耐蝕性直接決定設備與構件的服役壽命。316與316L不銹鋼同屬鉬合金化奧氏體不銹鋼，核心差異僅在于碳含量控制（316碳含量≤0.08%，316L碳含量≤0.03%），但這一細微差別在鹽霧侵蝕下會被持續放大，最終導致壽命分化。本文結合ASTM標準鹽霧試驗數據與實際工程案例，從腐蝕機制、性能對比、壽命影響因素三個維度展開分析，明確兩者的應用邊界。
一、核心差異根源：碳含量對腐蝕抗性的底層影響
316與316L的耐鹽霧性能差異，本質是碳含量調控下的“晶間腐蝕敏感性”差異，其影響鏈條可概括為：碳含量→焊接熱影響區碳化物析出→晶界貧鉻→鈍化膜穩定性→耐鹽霧能力。
316不銹鋼在焊接或300-800℃高溫服役時，晶界處的碳會與鉻結合析出Cr??C?碳化物，導致晶界區域鉻含量降至12%以下（鈍化膜形成臨界值），形成“貧鉻區”。鹽霧環境中的氯離子（Cl?）會優先攻擊貧鉻區，破壞鈍化膜完整性，引發晶間腐蝕與點蝕的協同作用。而316L通過嚴格控制碳含量（≤0.03%），從源頭抑制了碳化物析出，即使經過焊接或高溫處理，晶界仍能維持足夠鉻含量，鈍化膜始終保持穩定，為鹽霧環境提供持續防護。
需要強調的是，這種差異在非焊接狀態下表現微弱，但在工程中普遍存在的焊接結構件上會被急劇放大，成為壽命差異的核心誘因。
二、耐鹽霧腐蝕性能：試驗數據的量化對比
基于ASTM B117（中性鹽霧NSS）、ASTM G85（酸性鹽霧AASS）標準試驗，結合模擬海洋大氣的循環鹽霧試驗，兩者的耐蝕性能差異可通過腐蝕速率、點蝕程度、鈍化膜完整性三個指標量化：
（一）中性鹽霧（NSS）試驗：基礎耐蝕性對比

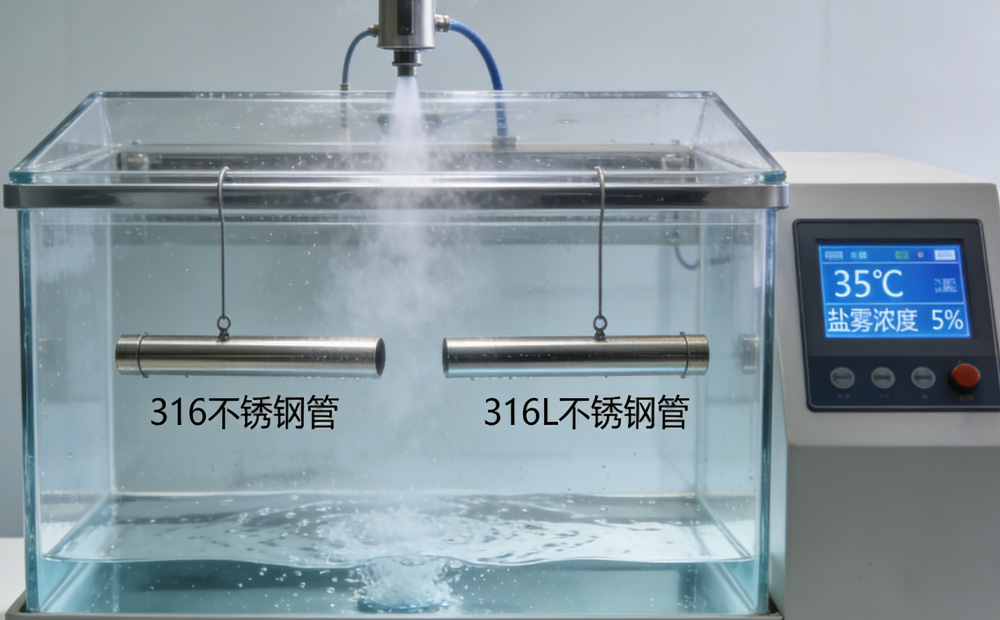

在5%氯化鈉溶液、35℃恒溫的中性鹽霧環境中，非焊接狀態下，316與316L的初期耐蝕性接近——前200小時均無明顯腐蝕，鈍化膜完好。但200小時后，316表面開始出現零星點蝕（點蝕直徑≤0.1mm），400小時后點蝕面積占比達3%-5%；而316L在600小時后仍無明顯點蝕，僅邊緣出現輕微變色。
焊接狀態下差異呈指數級擴大：316焊接試樣在150小時后，焊縫熱影響區出現連續點蝕帶，400小時后腐蝕速率升至0.08mm/年；316L焊接試樣在600小時后焊縫區域仍無點蝕，腐蝕速率穩定在0.01mm/年以下，僅為316的1/8。
（二）酸性鹽霧（AASS）試驗：嚴苛環境的耐受能力
在含0.26%硫酸的酸性鹽霧環境中（模擬沿海工業大氣），兩者的差異更早顯現：非焊接316在80小時后出現點蝕，316L則延遲至200小時；焊接316在50小時后焊縫即出現晶間腐蝕裂紋，150小時后試樣因腐蝕穿孔失效；而316L焊接試樣在300小時后仍保持結構完整，腐蝕深度僅0.02mm。
這一結果表明，在酸性鹽霧等極端環境中，316L的低碳優勢對鈍化膜的保護作用更為突出，能有效抵御Cl?與H?的協同侵蝕。
（三）循環鹽霧試驗：接近實際工況的壽命預判
采用“鹽霧12小時→干燥6小時→濕潤6小時”的循環試驗（模擬濱海晝夜溫濕度變化），焊接狀態下的壽命差異最為直觀：316試樣在1200小時后出現明顯結構脆化，彎曲試驗時焊縫處斷裂；316L試樣在3000小時后仍無脆化現象，彎曲角度達120°仍完好。換算為實際服役壽命，在典型濱海環境中，316焊接構件壽命約5-8年，316L則可達15-20年，壽命延長2-3倍。
三、壽命影響因素：工況對差異的放大與弱化
316與316L的壽命差異并非絕對，而是隨工況變化呈現不同特征，核心影響因素包括焊接狀態、鹽霧濃度、溫度與應力水平：
（一）焊接狀態：差異的“放大器”
非焊接狀態下，兩者碳化物析出風險均較低，在低鹽霧濃度環境（如距海岸線10km以上）中，壽命差異可縮小至10%以內；但焊接后，316的晶間腐蝕缺陷被激活，即使在中等鹽霧濃度環境中，壽命也僅為316L的1/3-1/2。某濱海步道護欄工程顯示，非焊接316護欄服役8年無明顯腐蝕，而焊接316護欄僅5年就因焊縫腐蝕出現斷裂隱患，同期焊接316L護欄仍完好。
（二）鹽霧濃度：差異的“激活劑”
在低鹽霧濃度環境（如內陸工業區，Cl?濃度＜50ppm），兩者鈍化膜均能維持穩定，壽命差異不顯著；但在高鹽霧濃度環境（如海洋平臺，Cl?濃度＞1000ppm），316的點蝕與晶間腐蝕會加速發生，壽命衰減速率是316L的4倍。某海洋觀測站數據顯示，316材質傳感器外殼3年即因腐蝕報廢，316L材質則可穩定服役10年以上。
（三）溫度與應力：差異的“加速劑”
溫度升高（＞50℃）會加速碳化物析出與Cl?擴散，使316的腐蝕速率提升2-3倍，而316L受溫度影響較??；同時，拉伸應力（如結構承重產生的應力）會加劇316的應力腐蝕開裂，而316L的應力腐蝕閾值比316高30%以上。在高溫高應力的濱?；す艿乐?，316管道平均壽命僅3年，316L則可達8年。
四、工程選型建議：基于壽命需求的精準匹配
結合性能差異與工況特征，316與316L的選型需遵循“鹽霧濃度-焊接需求-壽命預期”三維原則：
- 優先選316的場景：非焊接結構、低鹽霧環境（距海岸線＞5km）、壽命需求＜8年的構件，如內陸化工設備的非焊接法蘭、濱海景區的非焊接裝飾件。此類場景中，316可節省10%-15%的成本，且壽命完全滿足需求。
- 強制選316L的場景：焊接結構、高鹽霧環境（距海岸線＜1km）、壽命需求＞10年的關鍵構件，如海洋平臺的焊接管道、濱海核電設備的承壓部件、跨海大橋的護欄焊接節點。建議優先選用316L，若存在高溫高應力工況，可進一步選擇含氮的316LN型號提升強度。
- 過渡場景選型：中等鹽霧濃度（距海岸線1-5km）、非焊接且壽命需求8-10年的構件，可選用316并配套鈍化處理（如酸洗鈍化），通過提升鈍化膜厚度彌補碳含量缺陷，成本比316L低8%左右，壽命可接近316L的80%。
316與316L不銹鋼的耐鹽霧腐蝕與壽命差異，核心是碳含量控制帶來的晶間腐蝕敏感性分化——316L通過低碳設計從源頭抑制了腐蝕隱患，在焊接、高鹽霧、高溫高應力等嚴苛工況中展現出2-3倍的壽命優勢；316則憑借成本優勢，在非焊接、低鹽霧、短壽命需求場景中仍具實用價值。
工業選型中，需摒棄“材質越貴越好”或“成本優先”的單一思維，通過精準評估鹽霧濃度、焊接狀態與壽命需求，實現“性能達標、成本最優”的平衡。隨著海洋經濟與濱海工程的發展，316L在高鹽霧環境的應用比例將持續提升，而通過表面涂層（如陶瓷涂層）與316L的復合使用，可進一步延長構件壽命，為高鹽霧環境工程提供更可靠的材料解決方案。
